SL3601透明裂縫膠
詳細(xì)介紹

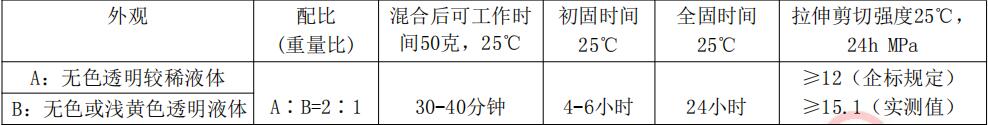

性能指標(biāo)
包裝、貯存及運(yùn)輸
1 本品采用1kg塑料瓶包裝。3kg/組，18kg/箱。
2 它應(yīng)貯存在的干燥、陰涼、通風(fēng)處，避陽光直射并遠(yuǎn)離熱源，在此條件下，原裝未開封的產(chǎn)品自生產(chǎn)日期算起其有效貯存期為一年。
43 本品為無溶劑膠。按非危險(xiǎn)品儲(chǔ)存和運(yùn)輸。
注意
1 施工時(shí)請(qǐng)帶防護(hù)手套。只有保證正確的混合比例，才能獲得理想的機(jī)械和化學(xué)性能，不正確的混 合比例會(huì)導(dǎo)致不理想的固化效果；
2 粘接表面在施工前必須進(jìn)行清洗，表面光滑時(shí)應(yīng)進(jìn)行打磨打毛處理，以免影響粘接強(qiáng)度；
3 施工溫度不能低于5℃，冬天適當(dāng)加熱可加快固化速度和提高粘接強(qiáng)度；A膠有發(fā)白、變硬、結(jié)晶 現(xiàn)象，可間接用熱水加熱1-2小時(shí)，并攪拌均勻即可恢復(fù)正常使用。
4 調(diào)膠量不宜過多，要在可工作時(shí)間內(nèi)完成施工；調(diào)膠量越多，溫度越高，可使用時(shí)間越短，反之可使用時(shí)間越長。膠出現(xiàn)過于粘稠或者凝膠現(xiàn)象，請(qǐng)停止使用；
5 膠接部位溢出的膠料在沒固化前可用小刮子去除并用布蘸少量酒精或丙酮進(jìn)行清洗；
6 沒有混合的膠料請(qǐng)分別使用不同的工具和容器收集；混合后的剩余膠液勿放回原包裝；切勿將A、B組份蓋子混蓋，切勿入口；
7 膠液一旦固化，不能被溶解或者移動(dòng)，除非使用機(jī)械力或高溫分解(>200℃)；
8 第一次使用時(shí)，請(qǐng)嚴(yán)格遵照本使用方法和注意事項(xiàng)，先配小樣做試驗(yàn)，試驗(yàn)合格后方可使用。
產(chǎn)品特點(diǎn)
本品為透明的雙組份膠粘劑。具有以下特性：
1.固化速度較快；
2.滲透性好；
3.無色透明、光 澤度較好、硬度高；
4.膠接層的尺寸穩(wěn)定性良好，收縮率低；
5.操作方便；
6.耐磨、耐老化；
7.有良好的耐候性、耐稀酸、耐稀堿、耐水。
使用方法
2 配膠 將膠按重量比A:B=2∶1的比例混合均勻，再緩慢注入裂縫中，對(duì)于大面積裂紋和吸收能力強(qiáng) 的表面，每隔幾分鐘應(yīng)填縫一次，反復(fù)操作3-4次，若能采用真空注入效果更好。靜置，等完全固化后在進(jìn)行打磨，也可使被膠物預(yù)熱50-60℃后，再上膠、烘烤，這可以加快膠的固化，增加滲透性，縮短施工時(shí)間。
3 如果板材較厚可采取真空加壓滲膠的辦法，可幫助板材很好的吸收膠液。
4 對(duì)于較大的裂縫和孔洞可在膠液中加入適量的石粉（內(nèi)墻環(huán)保膩?zhàn)臃郏┑仍龠M(jìn)行填補(bǔ)，可增強(qiáng)結(jié) 構(gòu)強(qiáng)度，降低固化收縮率；
5 對(duì)于斷裂的板材，兩部分的斷裂面必須打磨平整之后，再用本產(chǎn)品進(jìn)行修補(bǔ)，以增強(qiáng)板材的結(jié)構(gòu)。
6 常溫下完全固化后，可投入下道工序進(jìn)行研磨和拋光，一般30℃時(shí)16h，25℃時(shí)24h，20℃時(shí)30h，15℃時(shí)48h，10℃時(shí)固化會(huì)很慢估計(jì)要7d，應(yīng)該采用局部燈照加熱或其它加熱辦法固化。可將已施膠的板材加熱到60℃保溫3-4小時(shí)，冷卻至室溫后可進(jìn)入下道工序。
應(yīng)用范圍
地址：湖南省株洲市天元區(qū)湘蕓中路天易科技城（高鐵站南800m）E5棟1樓
CopyRights@2000-2030 版權(quán)所有 世林膠業(yè)
SITEMAP
湘ICP備11011483號(hào)-6
